Inline lokun vélræn þétting 96F

Gerð: LPSC-F05
Ljósleiðaralokunin er mikið notuð í ljósleiðaranetum sem tæki til að veita öruggan stað fyrir ljósleiðaraskeyta og ljósleiðarastjórnun, sem einnig er kölluð lárétt ljósleiðaralokun sem stefna ljósleiðara inn og út , Innsiglibúnaðurinn fyrir innbyggða sjónræna lokun hefur 2 meginaðferðir, hefðbundna skrúfuþéttingaraðferðina sem er áreiðanleg og langvarandi frammistaða vatnsheldrar og nýrrar sylgjuklemmuaðferðar til að einfalda uppsetningarferlið.

Hringdu í okkur

DaH jaw

Gerð: LPSC-F05

Ljósleiðaralokunin er mikið notuð í ljósleiðaranetum sem tæki til að veita öruggan stað fyrir ljósleiðaraskeyta og ljósleiðarastjórnun, sem einnig er kölluð lárétt ljósleiðaralokun sem stefna ljósleiðara inn og út , Innsiglibúnaðurinn fyrir innbyggða sjónræna lokun hefur 2 meginaðferðir, hefðbundna skrúfuþéttingaraðferðina sem er áreiðanleg og langvarandi frammistaða vatnsheldrar og nýrrar sylgjuklemmuaðferðar til að einfalda uppsetningarferlið.

Í flestum tilfellum er ljósleiðaralokun hugmyndalausn fyrir uppsetningu úr lofti þar sem beinlínuhönnun inntaks- / úttakssnúrutenginga er í sömu átt og ljósleiðarakapla, sem hafa áhrif á fullkomna samsvörun milli ljósleiðarasnúru og ljósleiðaralokunar í loftumhverfi. , Slík hönnun er hentugur fyrir veggfestingarumhverfi.

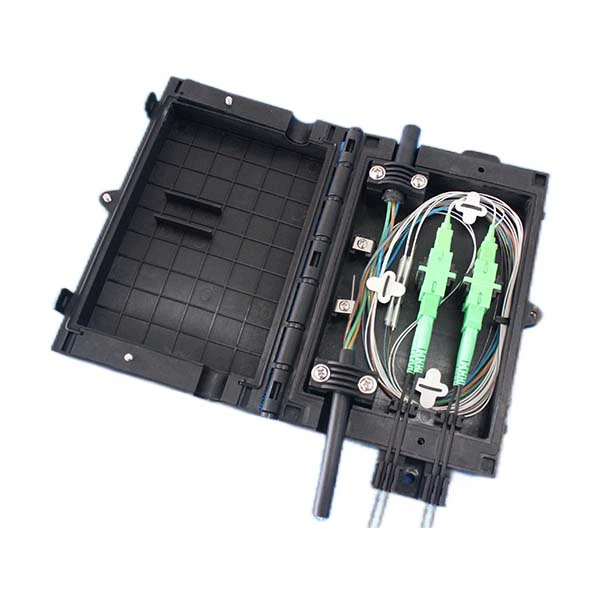

Innbyggða ljósleiðaralokunin LPSC-F05 er ný útgáfa af hönnun fyrir FTTx notkun, þessi ljósleiðaralokun er samsett af ljósleiðarasnúru kryddi og fallsnúrustjórnun, láréttu tvær hliðar þessarar ljósalokunar er með 1 kapaltengi á hvorri hlið og leyfir 1 stykki af ljósleiðarasnúru allt að 16 mm í þvermál sem á að setja upp og til að skeyta, þessi innbyggða ljósleiðaralokun er fær fyrir 4 stykki af samruna ljósleiðara og stuðningur við að setja upp 4 stykki af SC simplex ljósleiðara millistykki fyrir fallsnúrutengingu, þetta Inline lokun er dæmigerð hönnun, auðveld uppsetning til að kvísla ljósleiðaranum í aðgangsstað.

Vörulýsing

Ytri mál (HxD, mm)	228×143×45
Gerð þéttingar	Vélræn innsigli
Fjöldi inntaks/útganga	2 (1 inn / 1 út)
Þvermál ljóslykkja snúru (mm)	Φ16 (hámark)
Splæsingargeta á hvern skeytabakka	4
Hámark fjölda bakka	1
Hámark skeytageta (ein trefjar)	4
Stærð pptic millistykkis	4 stk af SC simplex millistykki
Efni	MPP
IP röð	IP55

Vörustillingar

Nei	Nafn	Nei	Nafn
1	Kápa kassi	7	Innsigli festing
2	Splæsibakki	8	Splæsibakkahaldari
3	Kapalklemma	9	grunn
4	Kapalhylki	10	Sylgjublokk

Staðlar eru í samræmi

ITU-T L.13

Telcordia GR-771-CORE

UL 94

Uppsetningarleiðbeiningar

Undirbúningur fyrir aðgerð

Athugaðu gerð tengiboxsins, kapalhlutinn og alla íhluti fyrir uppsetningu
Haltu öllum íhlutum þurrum og hreinum fyrir uppsetningu.
Haltu vinnuumhverfinu hreinu (þurrt og ryklaust) og flatt fyrir uppsetningu.
Nota skal staðlað tæki og verkfæri við uppsetningu.

Rekstur sjónstrengs

Striping ljósleiðarajakka lengd 1,2 metrar og óklipptur snúru 0,5 metrar eða 1,5 metrar.
Að klippa CSM (styrktan kjarna) í 5 cm lengd

Uppsetningarferli

Skrúfaðu skrúfurnar af með skrúfjárn til að opna lokunina og taktu hylkin af.
Losaðu skrúfurnar á kapalklemmunni. Settu snúruna inn og hertu skrúfuna.
Losaðu skrúfurnar á CSM festingunni, festu CSM.
Settu spólusettið fyrir skeytabakkann og spólu trefjarnar sem eftir eru á botninum. Setjið svo tvær hlífðarhulstur.
Smelltu á trefjarnar og inntakið að hlífðarmúffunni til að skeyta. Settu líka tvö millistykki og pigtails á

grunninn.
Spólaðu svínahalann á botninn og inntakið að hlífðarhylkinu til að skeyta við trefjarnar. Fjarlægðu tæmandi innskotið og settu útfallssnúruna á hinni hlið millistykkisins.
Notaðu sömu leið til að taka snúruna inn á hinni hliðinni líka. Festu CSM, spólu trefjarnar sem eftir eru á botninum, fjarlægðu trefjarnar og inntakið að hlífðarhylkinu.
Spólaðu svínahalann á botninn og inntakið að hlífðarhylkinu til að skeyta við trefjarnar. Fjarlægðu tæmandi innskotið og settu útfallssnúruna á hinni hlið millistykkisins.
Festu trefjarnar með nælonbandinu á botninum, lokaðu hlífinni og skrúfaðu fast. Uppsetningu lokið.
