Optical Terminal lokun

Saga ljósleiðarlokunar sem tækis til að byggja ljósleiðarakerfi er áratugi frá síðustu öld og kröfum um hönnun ljóslokunar er breytt í samræmi við kröfur mismunandi netkerfis, helstu ástæður eru að spara kostnað og tíma við uppsetningu og draga úr hættu á trefjaskemmdum á þjónustutímanum.

Eitt af tæknilegu afrekum nýrrar kynslóðar ljósalokunar er svokölluð sjóntaugalokun, sem er hönnuð í vatnsþéttum ljósleiðara í staðlaða sjónræna lokunina og einnig er hægt að setja sjónræna PLC splitter inni í ljósalokun, tilgangurinn er að hafa áhrif á sjónræna lokunina til að aðskilja uppsetningar- og viðhaldsstigið og sem bætir afköst með því að hraða viðhaldsferlið og draga úr hættu á skemmdum á trefjum meðan á viðhaldi stendur.

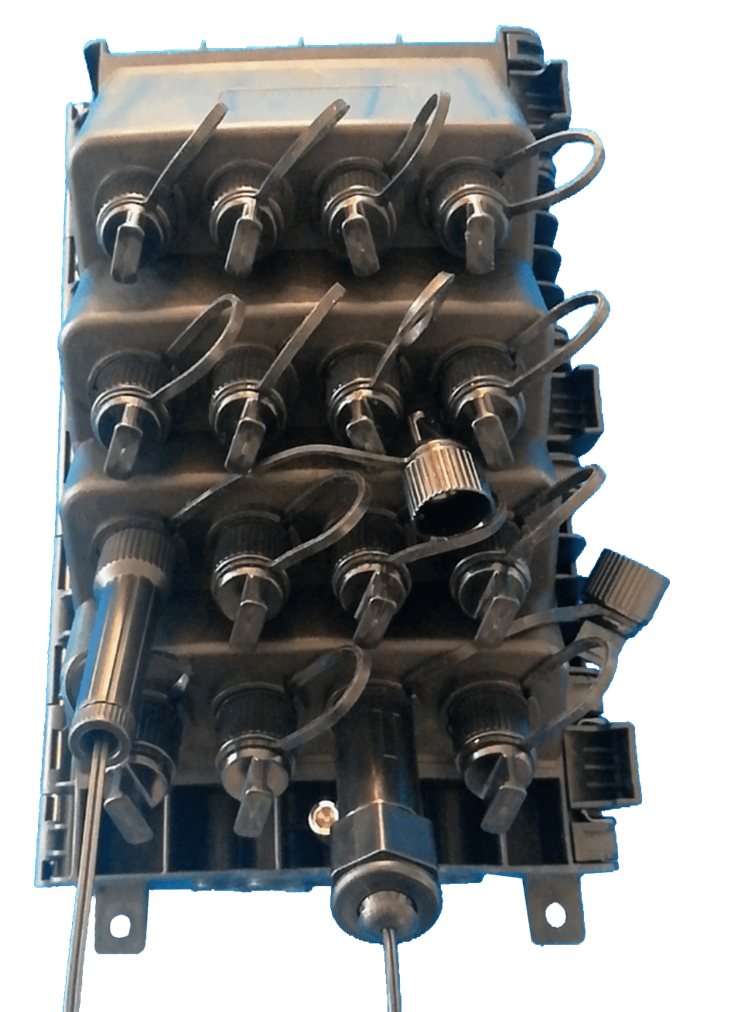

Ljósleiðaralokagerðin LPTC-05 er ein af lausnum ljósleiðaralokunar, sem hefur 4 stykki af ljósleiðaratengi fyrir ljósleiðarainntak og búin 16 stykki af vatnsheldu SC simplex millistykki fyrir fallsnúruinntak. Inni í þessari ljósleiðaralokun er hægt að splæsa allt að 36 stykki af ljósleiðara og styðja við uppsetningu ljósleiðara PLC splitter, innri uppbygging þessarar ljósleiðaralokunar er vel hönnuð fyrir ljósleiðarastjórnun og vernd í beygjuradíus.

Þessi lokun er gerð með því að velja framúrskarandi gæði plastefnis og er fær um að vernda gegn umhverfisþáttum, svo sem UV viðnám, höggum og hitastigi, á meðan er þessi sjónræn lokun IP 65 einkunn sem hentar fyrir ofanjarðar og loftnotkun.

A. Viðbótarefni (veita skal af rekstraraðila)

B. Sérstök verkfæri (á að útvega af rekstraraðila)

C. Alhliða verkfæri (veita skal af rekstraraðila)

D. Splæsingar- og prófunartæki (á að útvega af rekstraraðila)

Tilkynning:

Ofangreind verkfæri og prófunartæki ættu að vera af rekstraraðilum sjálfum.

1. Undirbúðu og tengdu tvær klipptar snúrur. Losaðu sylgjuna og opnaðu lokunina.

2. Settu kapalinn upp, festu CSM og settu kapalfestinguna upp. Spólaðu trefjarnar sem eftir eru á botninum, settu hlífðarhylkin á og festu með nælonbindinu.

Athugið: Ef þvermál snúrunnar er minna en 13 mm eða 8 mm, notaðu þéttiband til að stækka þvermál hans.

3. Settu seinni klipptu snúruna á lokunina, festu CSM og settu kapalfestinguna upp. Spólaðu trefjarnar sem eftir eru af seinni kapalnum á botninn, settu hlífðarhylkið á og festu með nælonbindinu.

4. Spólaðu trefjarnar sem eftir eru í bakkann í réttri röð og tengdu.

5. Settu 1*16 skiptinguna og inntakið á seinni bakkann og skeyttu við trefjarnar. Tengdu við tengið á úttakshliðinni.

6. Spólaðu trefjarnar frá úttakshlið klofningsins á bakkanum. Settu biðminnisrörið á og tengdu við tengið.

7. Settu bakkalokið á og lokaðu lokuninni.

8. Tengdu pigtail við tengið.

9. Settu sylgjuna á og hertu skrúfurnar til að klára uppsetninguna.
